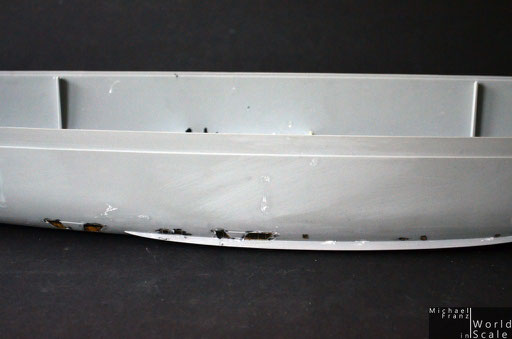

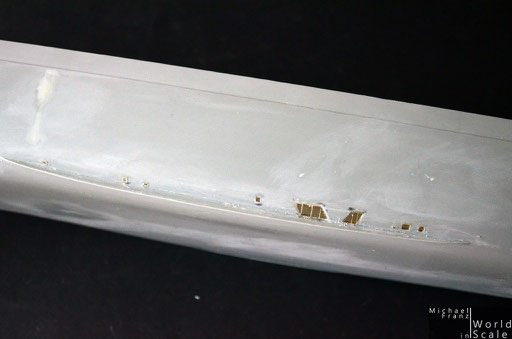

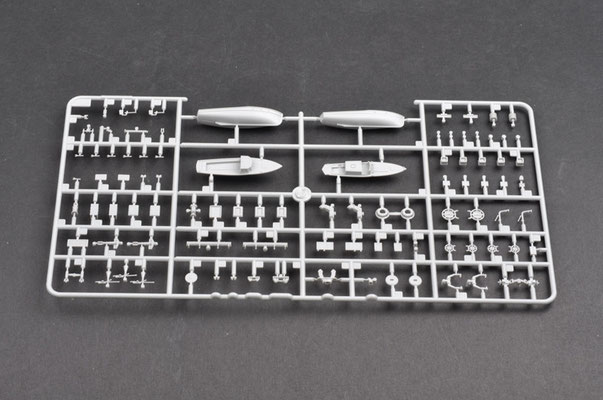

Baubeginn erfolgt wie bei jedem Schiffsmodell üblich mit dem Rumpf.  Es wird der aus zwei Teilen bestehende untere Bugbereich montiert und ver- spachtelt, ebenso diverse Sinkstellen an den Rumpfseiten, die durch die von innen angegossenen Verstärkungen bei der Fertigung der Teile entstanden sind. Anschließend werden sämtliche Spachtelarbeiten, Absätze, Trennnähte und auch angedeutete / angegossene Steigeisen am Heck, sowie Wasser-abläufe an den Bullaugen in mehreren Durchgängen nass verschliffen.

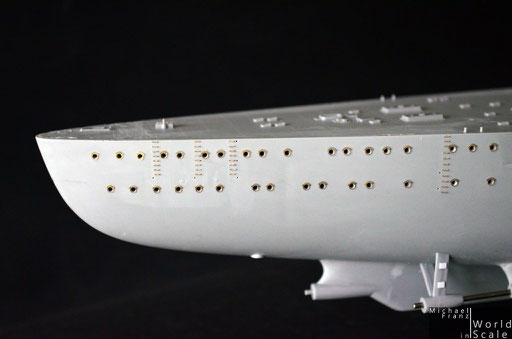

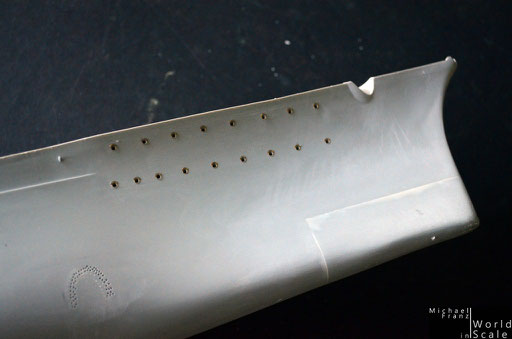

Es werden nun sämtliche Bullaugen aufgebohrt. Hierzu kommt großes Werkzeug zum Einsatz - ein Akkuschrauber mit kleinem, passendem Bohrer. Dieser hat sich in der Vergangenheit besser als der Dremel (o.ä.) bewährt und erledigt auch diese Arbeit sauber und problemlos, stößt allerdings dann bei den als nächstes benötigten Bohrern an seine Grenzen, so dass die vielen Löcher für die später zu montierenden Steigeisen am Heck (0,3mm) von Hand mittels Schablone von Pontos gebohrt werden müssen.

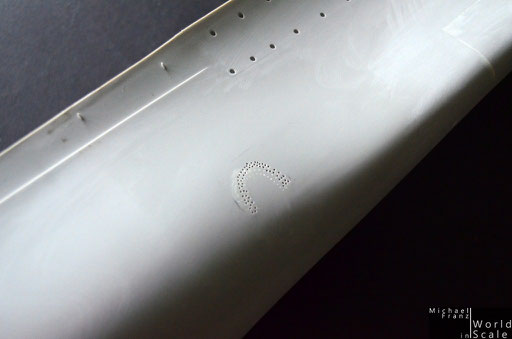

Auch das Gruppenhorchgerät (GHG) wird nun komplett neu erstellt, hierzu sämtliche von Trumpeter angedeuteten Löcher verspachtelt, verschliffen und anschließend mittels Schablone neu von Hand gebohrt. Hier streiten sich jedoch die Geister, ob nun die Bausatzform oder aber das Muster der Schablone von Pontos korrekt wäre - die Hinweise auf die neu zu bohrende Variante übersteigen jedoch die ursprüngliche Version von Trumpeter.

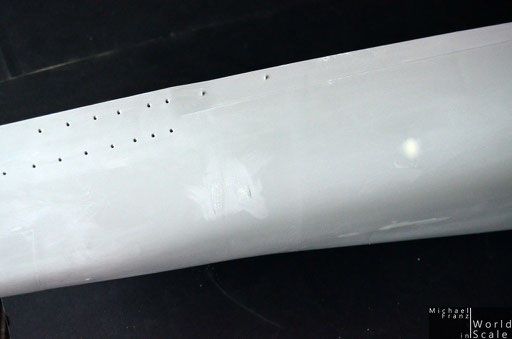

Im nächsten Schritt werden die von Trumpeter im Rumpf angedeuteten Kühlwassereinlässe aufgebohrt, anschließend mit Messern und Feilen diverser Größen entsprechend der als Ätzteile beiliegenden neuen Gitterteile geöffnet. Hierbei empfiehlt es sich, die Ätzteile während des Öffnens regelmäßig einzupassen, da die Ätzteile geringfügig von der Form der Trumpeterteile abweichen. Sind alle Einlässe geöffnet und verschliffen, werden die geätzten Einsätze eingeklebt, die Ränder verspachtelt und verschliffen, so dass ein homogener Übergang entsteht. Von der Innenseite werden schwarz lackierte Abdeckungen eingebaut, um ein "Durchsehen" durch den Rumpf zu vermeiden.

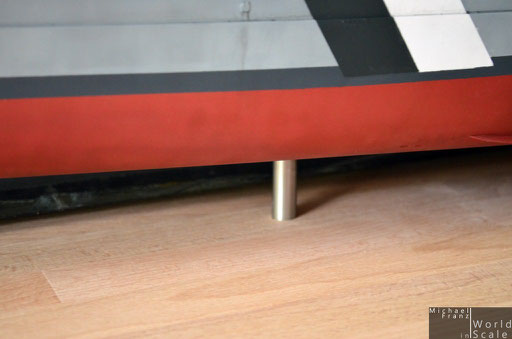

Es werden nun auch die Löcher für die Montage der Edelstahlhülsen für das spätere Display gebohrt. In diese - jeweils 45cm von Bug und Heck entfernt, werden von innen Schrauben eingeklebt und gesichert, in welche dann nach der Lackierung von außen die Edelstahlstifte  eingeschraubt werden. Bei den Edelstahlstiften handelt es sich um 42mm in der Länge und 12mm im Durchmesser messende Verbindungsstifte aus dem Geländerbau, mit M6 Innengewinde, verschraubt auf einer Buchenholzplatte.

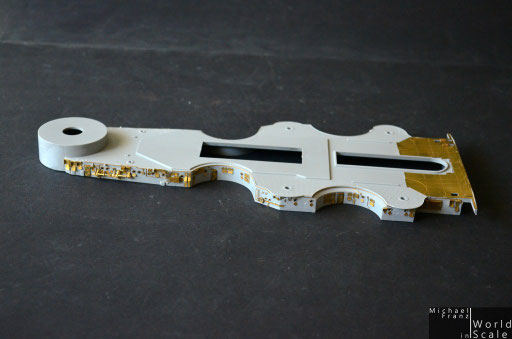

Am Heck werden die im Modell fehlenden zwei Löcher der Nebelmittelwurfanlage ergänzt. Es folgt der Einbau des Hauptdecks, welches nach seiner Verklebung verspachtelt und verschliffen wird. Anschließend wird der gesamte Rumpf in mehreren Durchgängen nass verschliffen, wobei die Körnung der Schleifmittel mit jedem Durchgang feiner wird. Ziel ist hierbei, eine glatte Oberfläche zu erhalten, um dann als nächstes mit den Ätzteilen am Rumpf beginnen zu können.

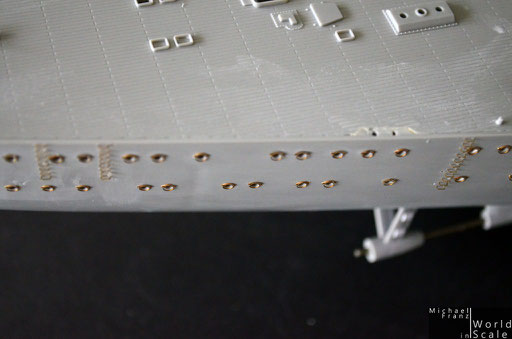

Es werden dann an sämtlichen Bullaugen am Rumpf geätzte Rahmen mit Wasserabläufen angebracht. Hierbei sollte darauf geachtet werden, dass diese alle gerade angebracht werden, die Regenabläufe mittig über den Bullaugen. Anschließend werden die geätzten Steigeisen in die zuvor gebohrten Löcher eingeklebt und gleichmäßig ausgerichtet. Die weiteren Detais am Rumpf, wie bspw. Schraubenschutz etc. werden erst nach der Lackierung angebracht, da diese sich direkt an den später abzuklebenden Bereichen befinden und ein sauberes Abkleben quasi unmöglich gestalten würden.

Aufgrund der aufwendigen Lackierung in unterschiedlichen Farben muss diese in mehreren Schritten erfolgen, zwischen denen jeweils die vorherige Lackierung trocknen und anschließend für den nächsten Schritt maskiert werden muss. Auch muss jede neu lackierte Farbe bereits entsprechend aufgehellt oder abgedunkelt werden, da dies sonst später nicht mehr - oder nur noch sehr schwer - möglich wäre. Nachfolgend finden Sie nun eine Übersicht über die Lackierung des Rumpfes der Bismarck, aufgeteilt in sämtliche Lackierschritte.  Zuvor aber eine Auflistung der Farben, wie diese hier Verwendung finden sollen.

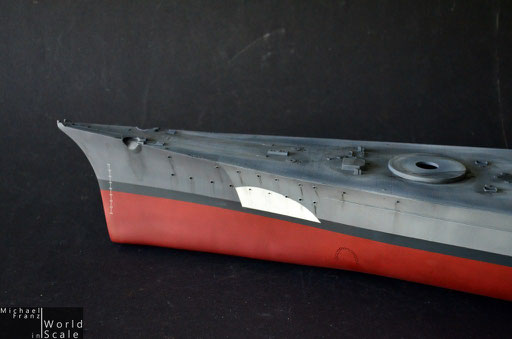

Die Lackierung des Rumpfes beginnt mit einer Grundierung in Schwarz, welche allerdings nicht komplett deckend, sondern leicht wolkig aufgebracht wird und für spätere Schattierungen sorgen soll. Der eigentliche Grund für die  Grundierung ist aber der, dass dadurch Unebenheiten, die durch das Schleifen eventuell entstanden sind, erkannt und behoben werden können.

Als Grundfarbe des Rumpfes dient DKM51 Mittelgrau (Lifecolor UA602), welches wolkig in mehreren, dünnen Schichten über die Vorschattierung der Grundierung auflackiert wird. Weitere Aufhellungen erfolgen mit dem helleren DKM51 Mittelgrau Var, (Lifecolor UA604).

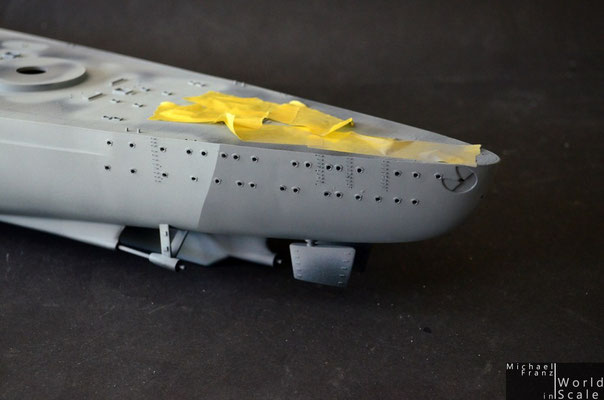

Nachdem die graue Grundlackierung fertig gestellt wurde und komplett durchgetrocknet ist, wird der Rumpf für die Lackierung der dunkelgrauen Bereiche am Bug und Heck maskiert. Als dunkelgraue Absatzfarbe dieht Dunkelgrau (Lifecolor UA605), welches nach Trocknung noch mit hellgrau aufgehellt wird.

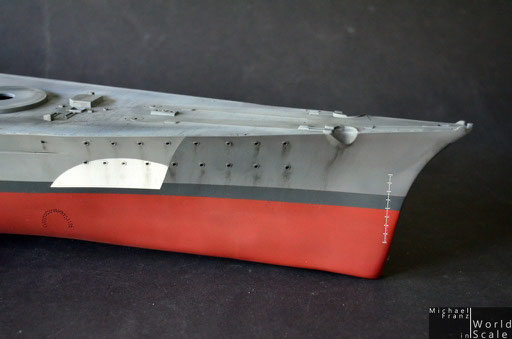

Der Bereich des Überwasserschiffs wird anschließend komplett maskiert und das Unterwasserschiff in Schoffsbodenfarbe Rot 5 (Lifecolor UA606) wolkig über der durch die Grundierung entstandene Vorschattierung lackiert. Anschließend folgt eine Aufhellung und Abdunklung der Grundlackierung durch Beimischung von Rostbraun und einem hellen Gelb.

Es wird Unter- und Überwasserschiff für die Lackierung des Wasserpasses maskiert, welcher dann in Anthrazitgrau (Lifecolor UA208) lackiert und mit einer mit hellerem Grau aufgehellten Grundfarbe übernebelt wird.

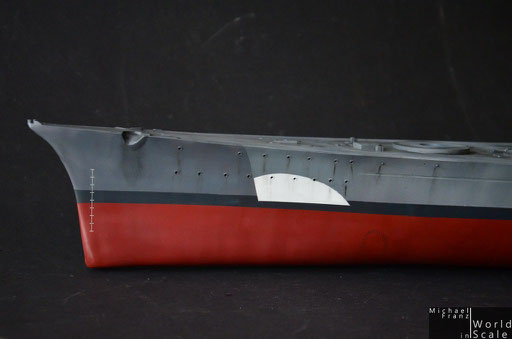

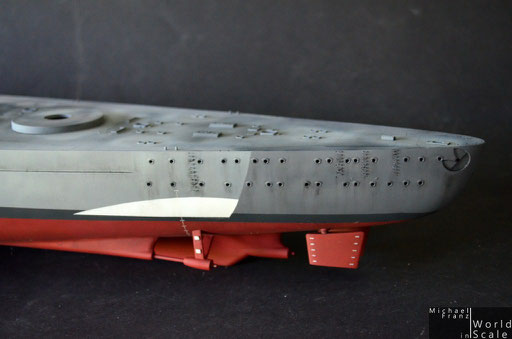

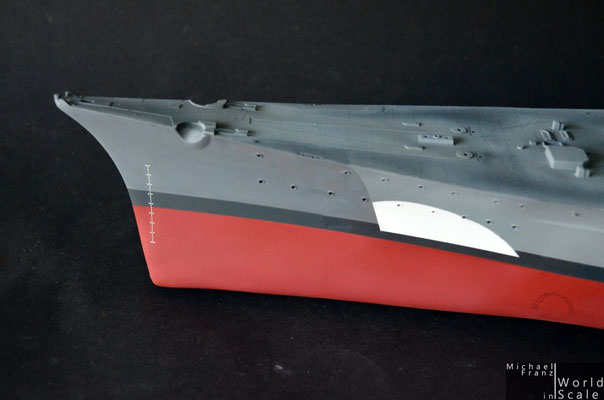

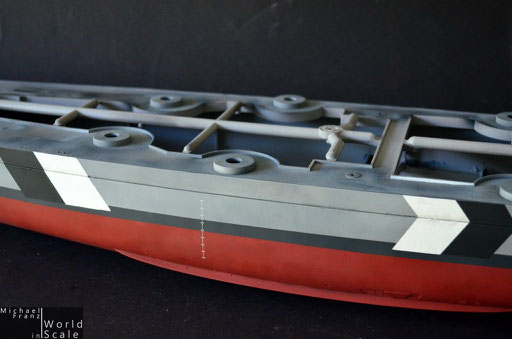

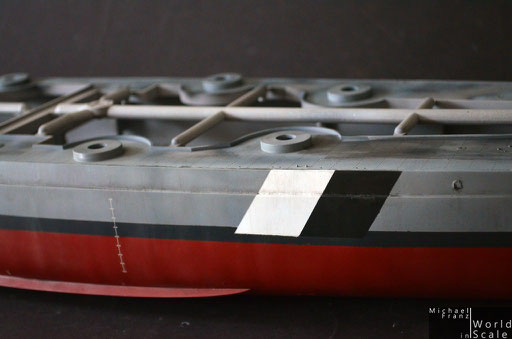

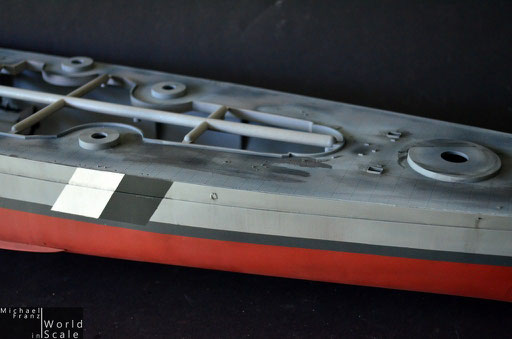

Im nächsten Schritt wird der Rumpf für die Lackierung der auflackierten "falschen" Bugwelle und Hecksee, sowie für die Lackierung der seitlichen weißen Streifen maskiert. Diese werden dann in Weiß lackiert, und mit einem hellen Grau dezent schattiert.

Für die Lackierung der schwarzen Streifen auf den Rumpfseiten wird der Rumpf erneut maskiert. Diese Streifen werden mit Mattschwarz (Lifecolor LC002) lackiert und mit Nato-Black (Tamiya XF69) schattiert. Im selben Lackierdurchgang werden auch unglücklich entstandene weiße Oversprays im Dunkelgrau (Bug & Heck) sowie im roten Unterwasserschiff per Airbrush ausgebessert. Das Overspray in der dunklen Wasserlinie wird im nächsten Schritt noch ausgebessert wobei im selben Lackierdurchgang dann auch die Kanten der weiß/schwarzen Streifen sowie der falschen Bug-/Heckwellen begradigt und ausgebessert/angeglichen werden.

Anschließend werden die Dry-Transfers von Pontos aufgebracht (Tiefgangsanzeiger - je 3x pro Seite), sowie die Opferanoden farblich behandelt.

Die soweit fertig gestellte Rumpflackierung erhält einen Klarlacküberzug ("Pledge Future") zum Schutz vor dem weiteren Weathering. Anschließend wird der Rumpf für einige Tage zum Trocknen beiseite gelegt.

Das Weathering erfolgt komplett mit Ölfarben. Da die Bismarck im Jahre 1941 auf eine bis dahin nur sehr kurze Einsatzzeit zurückblicken konnte, wird das Weathering jedoch nur dezent ausgeführt, auf Rost wird verzichtet. Zunächst erhält der kom-plette Rumpf ein Washing, welches ausnahmslos von oben nach unten aufgebracht wird. Hierbei kommt stark verdünnte schwarze Ölfarbe zum Einsatz.

Im nächsten Schritt werden kleinste Punkte schwarzer Ölfarbe unter den Bullaugen und anderen exponierten Stellen aufgebracht und mit Terpentinersatz nach unten verblendet, so dass unterschiedlich starke "Wassernasen" entstehen. Auf Rost im Bereich der Anker wird erstmals verzichtet, da das Schiff keinen zu stark gealterten Eindruck erhalten soll.

Ein Überzug mit mattem Klarlack sowie ein Übernebeln vereinzelter Stellen mit glänzendem Klarlack, der für Abwechslung sorgt, erzeugen das finale Finish der Rumpflackierung. Analog zu diesen Schritten werden die weiteren Anbauteile dann in ihren entsprechenden Farbtönen behandelt.

Sämtliche Bullaugen im Rumpf werden mit Micro Crystal Klear "verglast". Diese weiße "Masse" trocknet glänzend und glasklar aus und bildet somit die Scheiben in den Bullaugen perfekt nach. Vorsichtig wird dies mit einem Zahnstocher in den Bullaugen aufgebracht und diese damit verschlossen. Aufpassen muss man, um hierbei nicht über die Bullaugen herauszukommen, da sonst glänzende "Flecken" zurückbleiben würden.

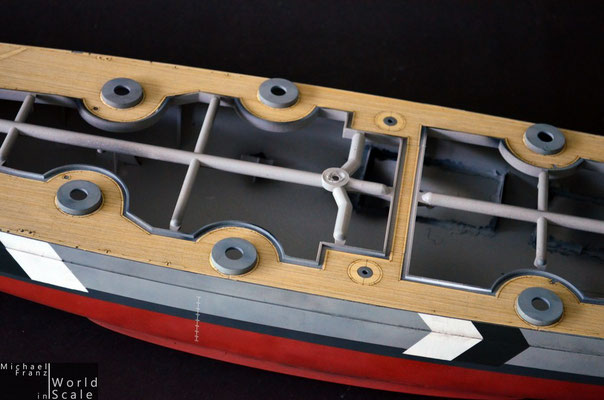

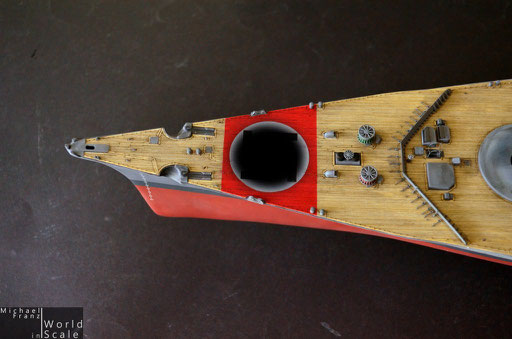

Zunächst werden alle Ausschnitte nachgearbeitet und die nicht benötigten Elemente des Decks entfernt. Anschließend wird das selbstklebende Holzdeck auf dem Rumpf ausgerichtet und Stück für Stück aufgeklebt, an den Rändern angedrückt und um die Elemente auf Deck angepasst. Das Holzdeck besteht aus 5 Einzelteilen (je einem großen Teil für Buch und Heck, zwei Seitenteile und einem Quersteg in der Mitte).

Das Holzdeck erhält nun ein Washing aus hochverdünnter, grauer Ölfarbe. Dieses wird über das gesamte Deck aufgebracht und direkt im Anschluss mit einem fusselfreien Tuch wieder in Richtung der Maserung abgewischt.

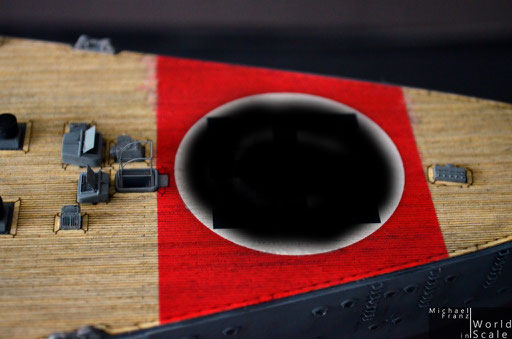

Die Fliegerkennungen an Bug und Heck werden ausgemessen, maskiert und zunächst in Rot lackiert. Anschließend wird das (auf den Bildern zensierte) Hakenkreuz im weißen Kreise (Decal von Blue Ridge Model) aufgebracht und mit Weichmacher an das Holzdeck angebracht, zuletzt mit mattem Klarlack versiegelt und entsprechend dem restlichen Deck ebenfalls mit einem hellgrauen Washing versehen.

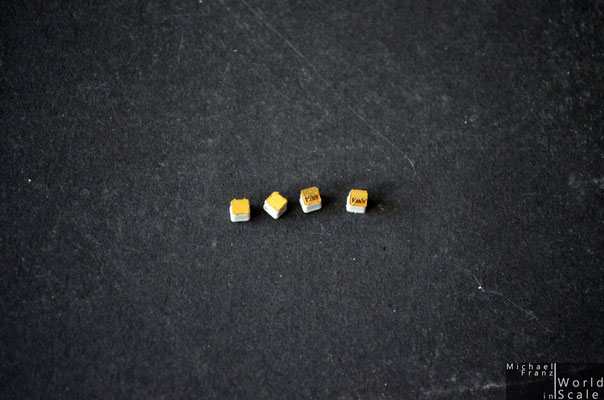

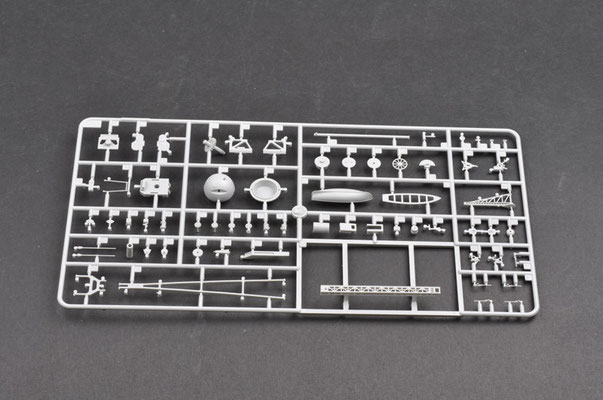

Es werden nun die ersten Aufbauten und Kleinteile, die auf dem Hauptdeck angebracht werden, zusammengebaut (und separat lackiert). Hier sind zunächst diverse Lüfter und Oberlichter, welche allesamt Gitter und Abdeckklappen aus Ätzteilen (inklusive Griffe, Scharniere, etc.!) erhalten. Die Seiltrommeln werden aus Ätzteilen aufgebaut und erhalten abgedecktes Tauwerk aus Resin (von CMK). Weitere Teile werden aus gedrehten Messingteilen und Ätzteilen neu aufgebaut und ersetzten die Bausatzteile komplett. Sämtliche Teile werden dann lackiert und weitgehend fertig gestellt bevor diese auf den Decks angebracht werden. Diverse Ätzteile werden in diesem Zuge mitlackiert, so dass diese dann direkt auf dem Hauptdeck montiert werden können.

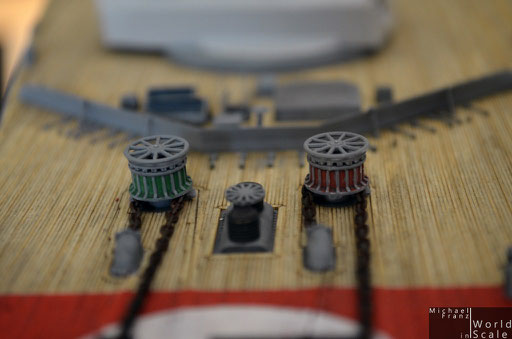

Sämtliche zuvor zusamengefügten Bauteile werden nun auf dem Hauptdeck angebracht. Lüfter, Ankerspills, Poller (aus Messingdrehteilen) und vieles mehr. Oberlichter und Lüfter werden aus Ätzteilen neu aufgebaut, wobei die Obrelichter neben Gittern (geöffnet und geschlossen dargestellt) auch geöffnete "Deckel" erhalten, die hinter den Oberlichtern weggeklappt sind. Die Wellenbrecher an Deck erhalten ebenfalls eine enorme Aufwertung mittels Ätzteilen. An den Niedergängen in die unteren Decks werden Umrandungen angebracht, die Übungskanonen werden an Ort und Stelle montiert.

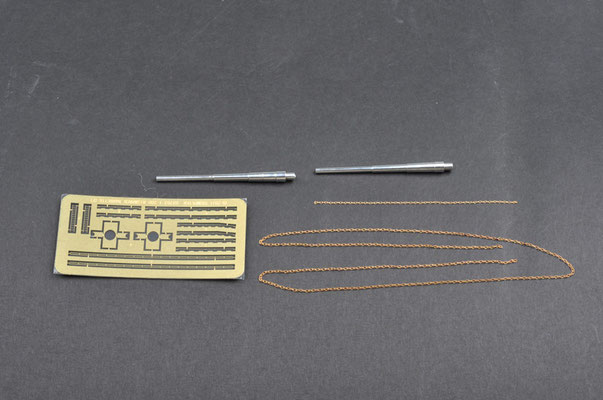

Von "The floating drydock" aus den USA stammt die originalgetreue Ankerkette mit Mittelsteg. Diese, im 3-D erstellte Ankerkette wertet das Modell nochmals auf und stellt das Original in Form und Größe perfekt dar. Nachdem die Ankerkette in Mattschwarz lackiert wurde, erhält diese mehrere rostbraune Washings und wird anschließend auf Deck montiert.

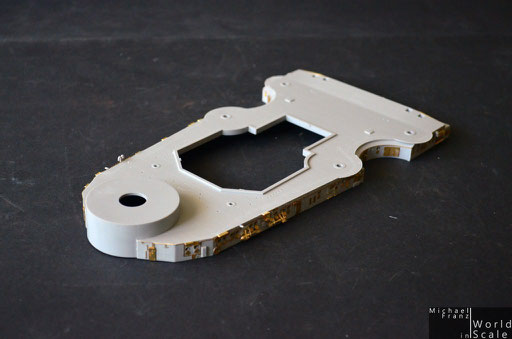

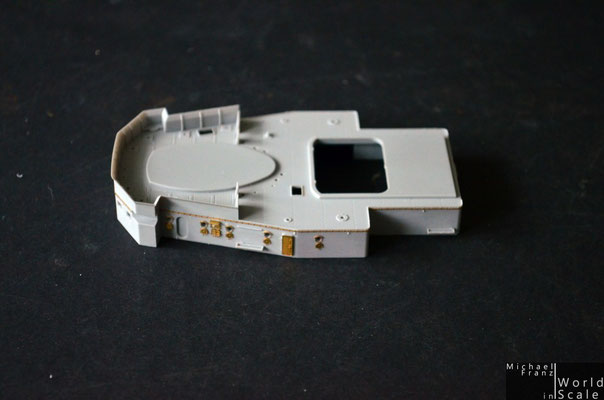

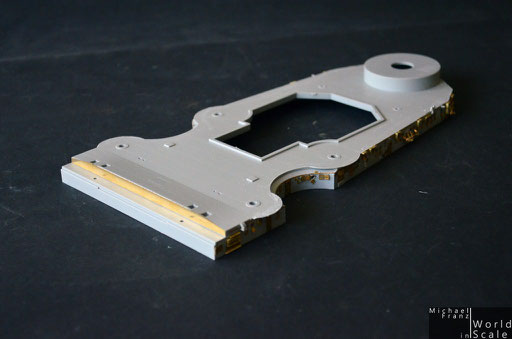

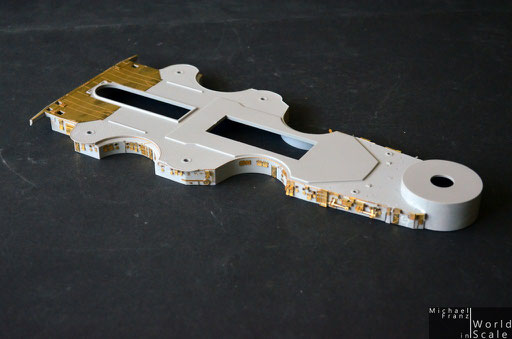

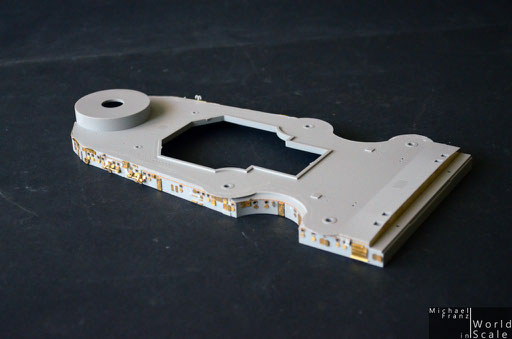

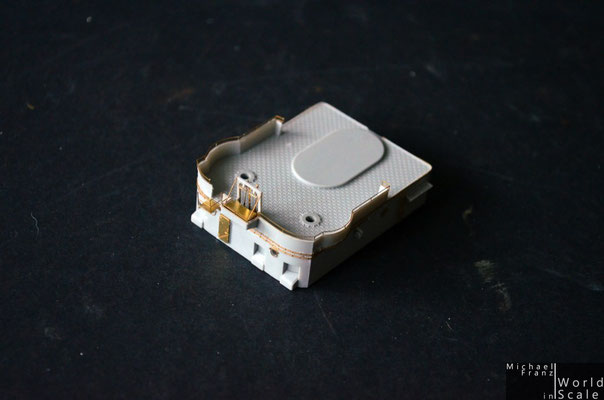

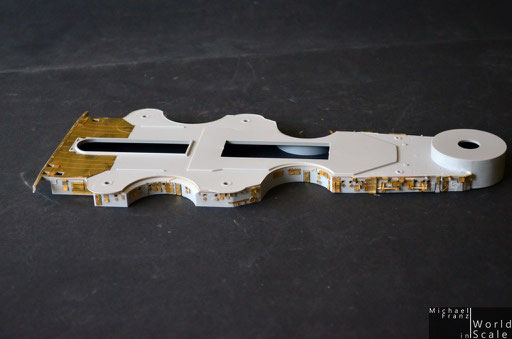

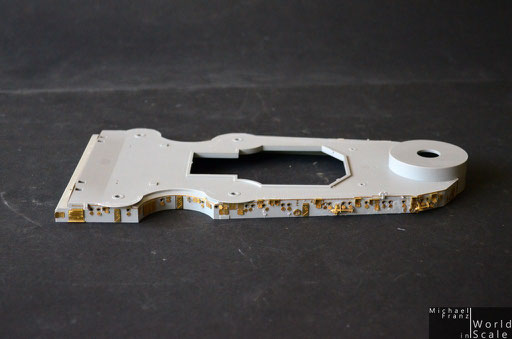

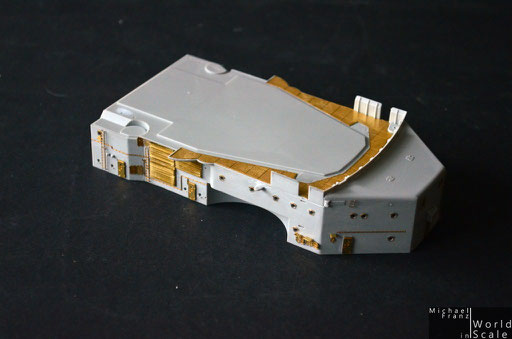

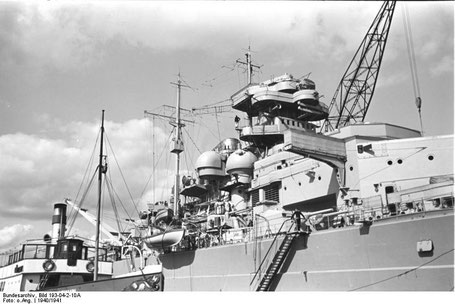

An den beiden Hauptbauteilen der Aufbauten werden zunächst sämtliche, angegossene Details mit Seitenschneider, Messer, Feile und Schleifpapier komplett entfernt, die Bullaugen aufgebohrt. Anschließend werden sämtliche Details wie Leitungen, Kästen, Lüfter und Klappen sowie Fenster, Türen und vieles mehr aus unzähligen Ätzteilen und Messingdrehteilen neu aufgebaut und angebracht. Weiterhin werden vereinzelte Bauteile aus dem Bausatz aus Kunststoff angebracht, sowie erste Details - soweit bereits möglich - auf den Decks verklebt.

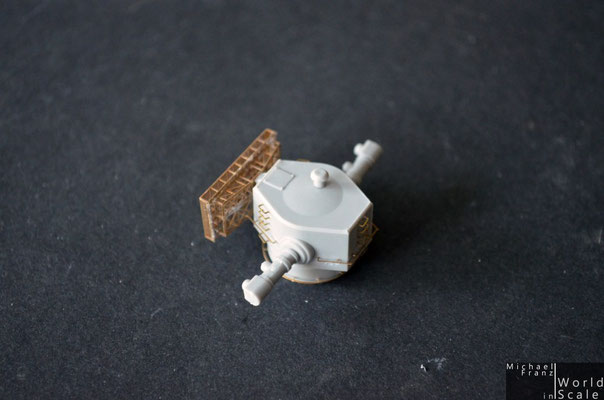

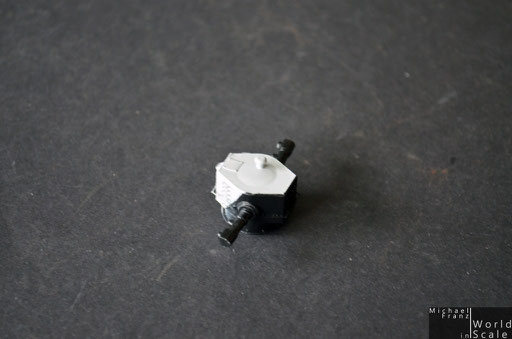

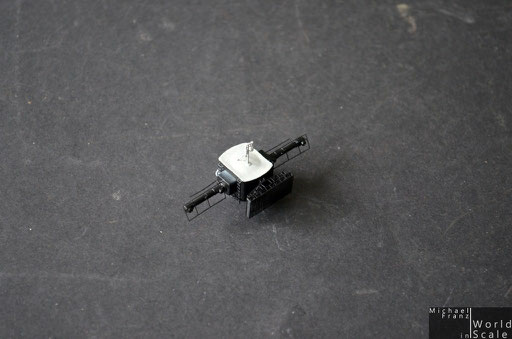

Die Ottergeräte werden aus insgesamt 16 Bauteilen - darunter ein gedrehter Messingkörper und weitere Ätzteile neu aufgebaut und entsprechend an den Seitenwänden aufgehängt. Hierbei muss darauf geachtet werden, dass zwischen den zuvor platzierten Ätzteilen noch Platz übrig bleibt. Pontos hat dies nicht genau berücksichtigt, so dass lt. Bauplan die Ottergeräte keinen Platz mehr finden würden!

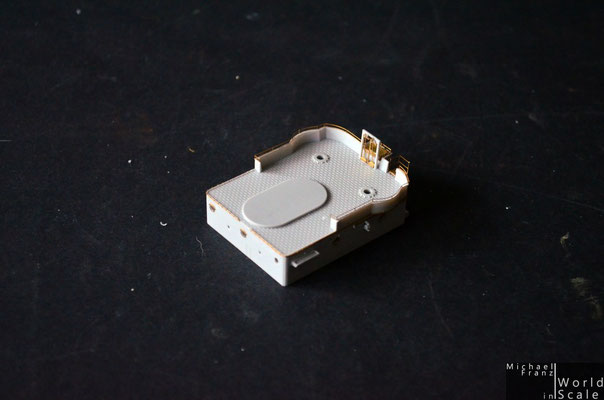

Der Katapult zwischen den beiden Aufbauteilen wird erst nach der Lackierung und Montage zusammengebaut, lackiert und montiert. Die hierfür neuen Seitenteilen an beiden Aufbauteilen sind bereits angebracht, der neue "Boden" aus Ätzteil wird mit dem Katapult später montiert. Hier muss bei der Montage der Ottergeräte die Position der Lüfter an Deck bedacht werden, die an den Positionen lt. Bauplan im Weg wären!

Neben den geätzten Fensterrahmen um die aufgebohrten Bullaugen werden hier vor allem die Lüfter durch Ätzteile ersetzt. Diese bestehen jeweils aus einzelnen Lamellen und einem Gitter als Hintergrund. Leider habe ich an dieser Stelle bereits das geätzte Deckteil verklebt, so dass die Lackierung dessen später mit einiger Abklebearbeit verbunden sein wird. Die seitlichen, ausklappbaren Brücken werden später separat gebaut, lackiert und dann montiert.

Hier werden neben den Bullaugen, die am gesamten Schiff aufgebohrt und verglast werden, auch die vorderen rechteckigen Fenster geöffnet. Diese werden zunächst aufbehohrt, anschließend mit Messer und Feilen rechteckig "in Form" gefeilt. Die Verglasung folgt dann nach der Lackierung und Alterung. Das Deck erhält später noch ein Messingteil, welches aber erst nach der Lackierung angebracht wird. Ebenso diverse Kleinteile wie bspw. Entfernungsmesser.

Das Bauteil, das am wenigsten Umbauten / Zubehörteile erhielt. Neben zwei Leitern und Schotts aus dem Pontos-Set kommen noch drei weitere Ätzteile aus dem Trumpeter-Bausatz zum Einsatz - fertig.

Vier Bauteile aus dem Basisbausatz ist alles, was übrig bleibt. Alles andere wird aus Ätzteilen von Pontos neu aufgebaut. 20 Fotoätzteile für die Radarmatte, geätzte Trittstufen vorn und seitlich, sowie weitere Ätzteile am Unterbau komplettieren die vordere Radareinheit der Bismarck.

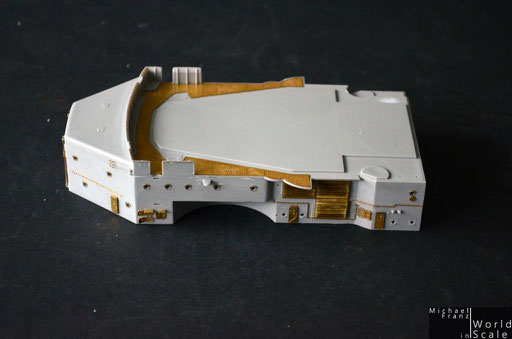

Nach dem Öffnen der Bullaugen werden auch hier Leitungen, Türen, Fensterrahmen und Leitern ergänzt. Für den Aufgang im vorderen Bereich wird hier bereits die Plattform samt Reling montiert, die Treppe folgt später. Weitere Ätzteile auf dem Deck werden ebenfalls bereits hier montiert.

Nachdem sämtliche Bullaugen und die quadratischen Fenster der Kommandobrücke aufgebohrt und gefeilt sind, werden auch hier Fensterrahmen ergänzt. Während die der Bullaugen von Pontos stammen, sind die der Kommandobrücke aus der Restekiste und auch hier wieder gold wert. Seitlich werden aus Ätzteilen die Ausgucke mit Reling angebracht, am Heck die beiden Plattformen mit den Auflagen für die beiden Kranausleger und auf der Unterseite zwei kleinere Plattformen, deren Leitern noch waagrecht, später dann nach unten gebogen werden.

Die Bullaugen erhalten geätzte Rahmen, die Leitern werden aus Ätzteilen aus der Restekiste ersetzt (Pontos sieht hier keine neuen Leitern vor!). An der Plattform werden von unten zwei seitliche und ein mittiger Laufsteg montiert, sowie auf der rechten Seite das Nebelhorn, welches aus gedrehten Messinngteilen besteht. Weitere Dreh- und Ätzteile folgen.

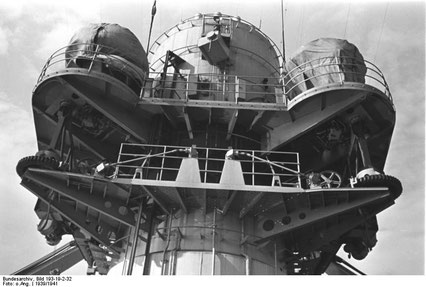

Die obereste Plattform wird auf der Außenseite mit Ätzteilen und Trittstufen komplettiert, anschließend der innere Aufbau fertig gestellt. Die Radaranlage wird analog zur vorderen Anlage (s.o.) zusammengebaut und seitlich jeweils noch durch weitere, feine Ätzteile ergänzt. Der Mast mit den beiden Laternen wird aus Ätzteilen aufgebaut, die beiden Laternen selbst bestehen aus zwei gedrehten Messingteilen.

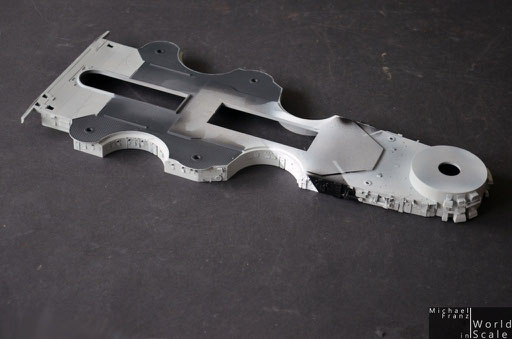

Sämtliche Stahldecks der Bismarck werden in Anthrazitgrau (Lifecolor UA208) per Airbrush lackiert. Im selben Zuge wir der Rest der Aufbauten in selben Farbton grundiert als Basis für weitere Schattierungen der folgenden Hauptlackierung.  Die Decks werden anschhließend mit Tape aufwändig maskiert und für die weitere Lackierung vorbereitet.

Sämtliche bis hierhin weitgehend fertiggestellten Baugruppen des Hauptaufbaus der Kommandobrücke werden nun lackiert. Im Gegensatz zum dunkleren DKM51 (Mittelgrau) am Rumpf kommen für die Aufbauten die helleren Farben DKM50 (Lifecolor UA601) Silbergrau und DKM50 (Lifecolor UA603) Silbergrau Variants zur Verwendung. Sämtliche Baugruppen werden zunächst in der dunkleren Farbe (UA601) lackiert, nach dem trocknen mit der abgetönten Variante übernebelt.

Ausgehend von den bereits auflackierten Streifen am Rumpf wird die Position der Streifen an den Aufbauten markiert und mit dünnen Streifen Tape der Verlauf der Streifen auf allen Stockwerken markiert. Ausgemessen mit Linieal und Winkelmesser, orientiert an den den Lackierplänen des Trumpeter-Bausatz wird so der einigermaßen genaue Verlauf ermittelt. Ob alles passt, zeigte sich dann erst endgültig, nachdem die weiße Farbe, dann nach weiterer Maskierung die schwarze Farbe auflackiert und das Tape entfernt wurde. Mit dem Pinsel wurden dann Oversprays an schwer abzuklebenden Stellen und andere Ungenauigkeiten ausgebessert. Eine Schicht Klarlack über alles schützt die Farbe vor weiteren Schritten.
